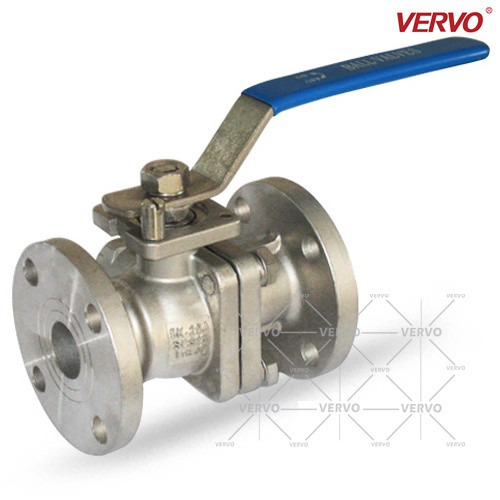

25A 2 Piece Ball Valve Casting Steel 5k Rf Scs13 Flanged Lever Floating Type Ball Valve Flanged Ball Valve JIS Standard

Basic Information
Place of Origin: LISHUI,ZHEJIANG
Brand Name: VERVO
Certification: API/ISO/CE
Model Number: Q41F-25A-5K
Minimum Order Quantity: 1
Packaging Details: plywood case
Delivery Time: 30
Payment Terms: T/T, L/C, D/P, Western Union
Supply Ability: 400000
Design Standard: JIS Body Material:: Scs13
Nominal Diameter: 1 Inch/25A Pressure: 5K
End Connection.: RF FLANGE Face To Face: JIS
Test And Inspection: API 598

25A 2 Piece Ball Valve Casting Steel 5k Rf Scs13 Flanged Lever Floating Type Ball Valve Flanged Ball Valve JIS Standard



25A 2 Piece Ball Valve Casting Steel 5k Rf Scs13 Flanged Lever Floating Type Ball Valve Flanged Ball Valve JIS Standard 0

Quick Detail

25A 2 Piece Ball Valve Casting Steel 5k Rf Scs13 Flanged Lever Floating Type Ball Valve Flanged Ball Valve JIS Standard 1

VERVO floating ball valves are offered in 2 PC side entry, 3 PC side entry or welded body design in a wide range of carbon, stainless steel, duplex stainless steel, alloy and other special materials. VERVO floating ball valves are manufactured according to API 6D or API 608 Design and fire tested per API 6FA and API 607 Standard.



PRODUCT RANGE

25A 2 Piece Ball Valve Casting Steel 5k Rf Scs13 Flanged Lever Floating Type Ball Valve Flanged Ball Valve JIS Standard 2

Sizes NPS 2 to NPS 8

Class 150 to Class 2500



MATERIALS

25A 2 Piece Ball Valve Casting Steel 5k Rf Scs13 Flanged Lever Floating Type Ball Valve Flanged Ball Valve JIS Standard 3



Available Forging (A105, A182 F304, F3304L, F316, F316L, A182 F51, F53, A350 LF2, LF3, LF5) Casting (A216 WCB, A351 CF3, CF8, CF3M, CF8M, A352 LCB, LCC, LC2, A995 4A. 5A), Inconel, Hastelloy, Monel



DESIGN FEATURES

25A 2 Piece Ball Valve Casting Steel 5k Rf Scs13 Flanged Lever Floating Type Ball Valve Flanged Ball Valve JIS Standard 4

Full or Reduced Bore

RF, RTJ, or BW

Bolted bonnet or welded body design

Anti-Static Device

Anti-Blow out Stem

Cryogenic or High Temperature, Extended Stem



DESIGN STANDARD

25A 2 Piece Ball Valve Casting Steel 5k Rf Scs13 Flanged Lever Floating Type Ball Valve Flanged Ball Valve JIS Standard 5

Design & manufacture according to API 6D, API 608, ISO 17292

Face-to-face according to API 6D, ASME B16.10 OR MFG’s standard

End Connection according to ASME B16.5 (RF & RTJ), ASME B16.25 (BW)

Test & inspection according to API 6D, API 598

Fire safe design according to API 6FA, API 607

Also available per NACE MR-0175, NACE MR-0103, ISO 15848

25A 2 Piece Ball Valve Casting Steel 5k Rf Scs13 Flanged Lever Floating Type Ball Valve Flanged Ball Valve JIS Standard 6



ASME CLASS 300 (PN 50) FULL BORE
Size D D1 L Casting Forging Casting Weight Forging
in/mm     RF RTJ BW A B B1 W A B B1 W (lb/kg) (lb/kg)
½ 0.5 0.5 5.5 5.94 5.5 1.77 3.15 4.89 7.87 1.77 3.15 4.33 7.87 8 9
15 12.7 12.7 140 151 140 45 80 114 200 45 80 110 200 3.5 4
¾ 0.75 0.75 5.98 6.61 6 1.97 3.47 5.31 7.87 1.97 3.35 5.11 7.87 9 13
20 19.1 19.1 152 168 152 50 85 135 200 50 85 130 200 4 6
1 1 1 6.5 7.13 6.5 2.16 3.54 6.3 7.87 2.16 3.54 6.1 7.87 12 18
25 25.4 25.4 165 181 165 55 90 160 200 55 90 155 200 5.3 8
1.25 1.25 7 7.64 7 2.36 4.33 6.70 9.84 2.36 4.33 6.5 9.84 21 3
32 31.8 31.8 178 194 178 60 110 170 250 60 110 165 250 9.5 13.5
1.5 1.5 7.5 8.11 7.5 2.48 4.53 7.10 13 2.48 4.53 6.97 13 29 140
40 38.1 38.1 190 206 190 63 115 180 330 63 115 177 330 13 8
2 1.94 1.94 8.5 9.13 8.5 3 5.9 7.5 13 3 5.6 7.32 13 38 51
50 49 49 216 232 216 76 150 191 330 76 142 186 330 17 23
2.44 2.44 9.5 10.12 9.5 3.45 6.1 7.83 13 3.45 5.9 7.67 13 55 62
65 62 62 241 257 241 85 155 200 330 85 150 195 330 25 28
3 2.91 2.91 11.1 11.73 11.1 3.74 6.3 8.46 22.05 3.74 6.1 8.1 22.05 77 93
80 74 74 282 298 282 95 160 215 560 95 155 206 560 35 42
4 3.94 3.94 12 12.64 12 4.33 8.27 10.04 22.05 4.33 7.67 9.5 22.05 117 148
100 100 100 305 321 305 110 210 255 560 110 195 242 560 53 67
6 5.91 5.91 15.87 16.5 15.87 6.70 12.2 12.87 31.8 6.70 11.22 12.44 31.8 249 331
150 150 150 403 419 403 170 310 327 800 170 285 316 800 113 150
ASME CLASS 300 (PN 50) REDUCED BORE
Size D D1 L Casting Forging Casting Weight Forging
in/mm     RF RTJ BW A B B1 W A B B1 W (lb/kg) (lb/kg)
½ 0.5 0.375 4.25 - 4.25 1.77 3.15 4.89 7.87 1.77 3.15 4.33 7.87 7 9
15 12.7 9.5 108   108 45 80 114 200 45 80 110 200 3.3 4.2
¾ 0.75 0.5 4.62 - 4.62 1.97 3.15 4.89 7.87 1.97 3.35 5.11 7.87 8 11
20 19.1 12.7 117   117 50 80 114 200 50 85 130 200 3.8 5
1 1 0.75 5 5.5 5 2.16 3.47 5.31 7.87 2.16 3.54 6.1 7.87 10 15
25 25.4 19.1 127 140 127 55 85 135 200 55 90 155 200 4.5 7
¼ 1.25 1 5.5 6 5.5 2.36 3.54 6.3 7.87 2.36 4.33 6.5 9.84 17 20
32 31.8 25.4 140 153 140 60 90 160 200 60 110 165 250 7.5 9
1.5 1.25 6.5 7 6.5 2.48 4.33 6.70 9.84 2.48 4.53 6.97 13 20 24
40 38.1 31.8 165 178 165 63 110 170 250 63 115 177 330 9 11
2 1.94 1.5 7 7.5 7 3 4.53 7.10 13 3 5.6 7.32 13 33 44
50 49 38.1 178 191 178 76 115 180 330 76 142 186 330 15 20
2.44 1.94 7.5 8 7.5 3.45 5.9 7.5 13 3.45 5.9 7.67 13 51 55
65 62 49 191 203 191 85 150 191 330 85 150 195 330 23 25
3 2.91 1.94 8 8.5 8 3.74 6.1 7.83 13 3.74 6.1 8.1 13 71 77
80 74 49 203 216 203 95 155 200 330 95 155 206 330 32 35
4 3.94 2.91 9 9.5 9 4.33 6.3 8.46 13 4.33 7.67 9.5 18.11 106 128
100 100 74 229 242 229 110 160 215 330 110 195 242 460 48 58
6 5.91 3.94 15.5 16 15.5 6.70 8.27 10.04 18.11 6.70 11.22 12.44 30.3 187 238
150 150 100 394 407 394 170 210 255 460 170 285 316 770 85 108
8 8 5.91 18 18.5 18 6.73 12.2 12.87 30.3 6.73 11.22 12.44 30.3 297 419
201 201 150 457 470 457 175 310 327 770 175 285 316 770 135 190
1. The dimension and weights are for reference only and subject to change without notice.
2. Contact sales representative if further information is needed.
